当社で新たに開発した画期的な開先角度測定ゲージです。
こちらの内角度測定ゲージ（トライアングルプロトラクター）をご使用になることで、より広範囲な内角度の測定が可能になります。
→独自製品：トライアングルプロトラクター開先角度とは、溶接技術における重要な用語で、溶接継手に設けられる溝の形状を示す角度のことです。開先角度は、溶接の品質や強度に影響を与えるため、適切な設定が求められます。一般的に、開先角度は溶接方法や母材の厚さ、材質によって異なり、溶接士の選択によっても変わります。開先角度の調整は、溶接の効率や仕上がりに大きく関わるため、慎重に行われます。
T継手の開先角度測定
突合せ継手の角度測定
配管の開先角度測定
開先（かいさき）角度の直接測定を可能にした、当社オリジナルの商品です。
一般溶接、建設、橋梁、鉄骨などの溶接時に、溶接部の開先角度を測定する為に使用します。
実用新案登録第3149674号 【考案の名称】溶接用開先角度測定ゲージ

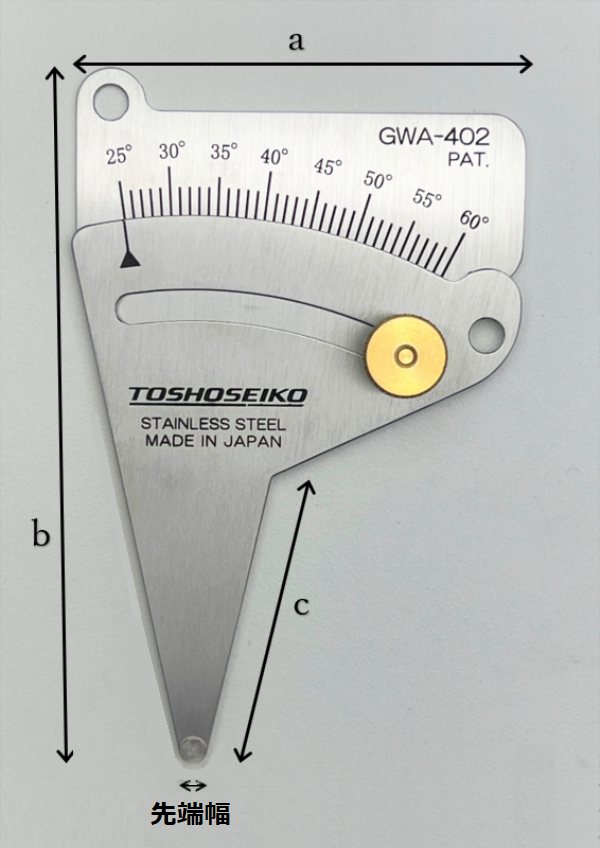

Aタイプ

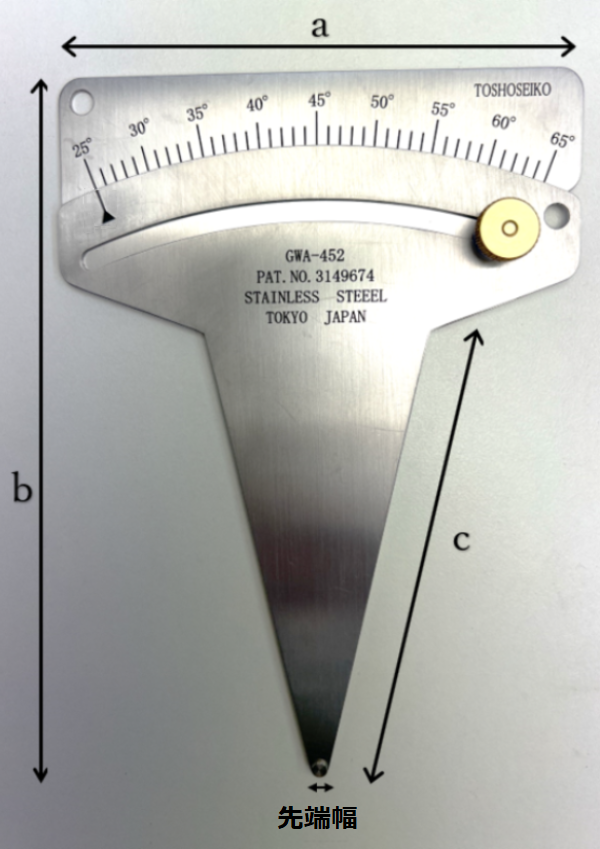

Bタイプ

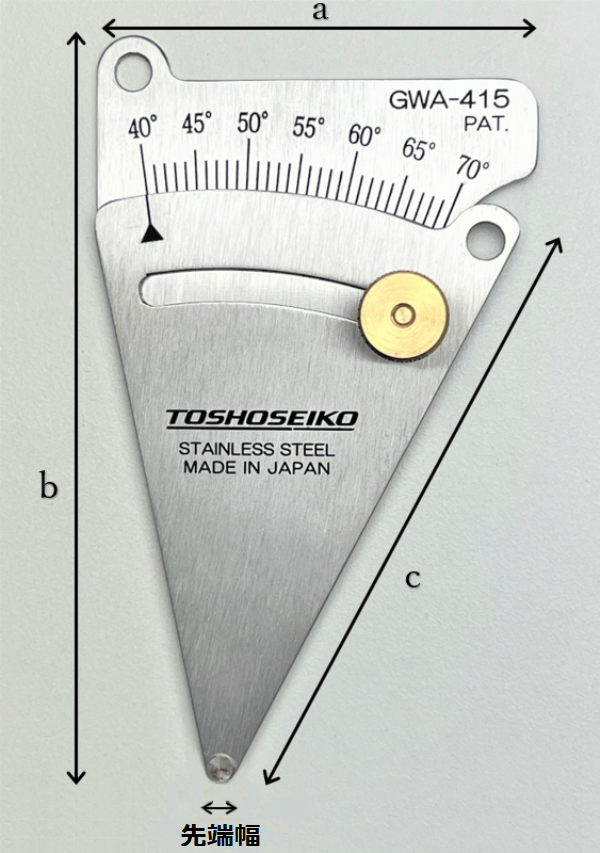

Cタイプ
多種多様な測定範囲のゲージをご用意し、特注品のオーダーにも対応いたします。
溶接ゲージに付属されている機能でもある、開先角度測定部分に特化した商品になります。
※検査成績書、校正証明書、トレーサビリティ体系図の発行についても承ります（別途お見積り）。
単位：㎜（ミリメートル）
| Aタイプ（T継手対応） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 先端幅 | 測定範囲 | a寸法 | b寸法 | c寸法 | 測定板厚 | T継手測定 | 材質 | 測定精度 |
| GWA-402 | 4 | 25～60° | 65 | 101 | 40 | 35 | 可 | ステンレス | ±0.5° |
| GWA-405 | 4 | 40～80° | 70 | 101 | 45 | 35 | 可 | ステンレス | ±0.5° |
| GWA-406 | 4 | 50～100° | 82 | 101 | 49 | 35 | 可 | ステンレス | ±0.5° |
| GWA-602 | 6 | 15～47° | 57 | 101 | 26 | 20 | 可 | ステンレス | ±0.5° |
| GWA-651 | 6 | 25～50° | 85 | 176 | 120 | 100 | 可 | ステンレス | ±0.5° |

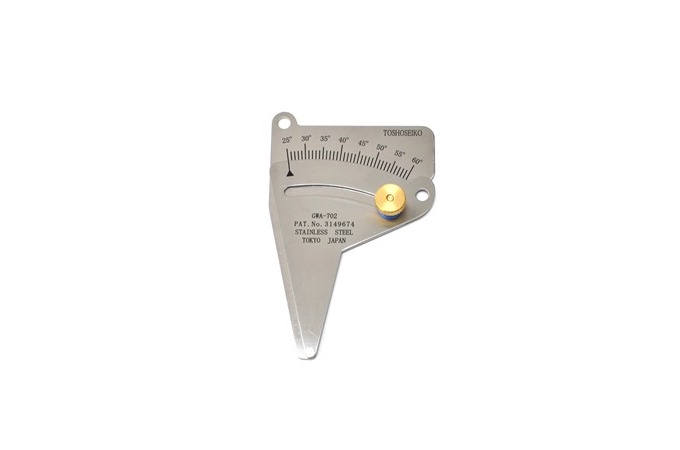

| GWA-702 | 7 | 25～60° | 65 | 101 | 40 | 35 | 可 | ステンレス | ±0.5° |
| Bタイプ（T継手非対応） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 先端幅 | 測定範囲 | a寸法 | b寸法 | c寸法 | 測定板厚 | T継手測定 | 材質 | 測定精度 |

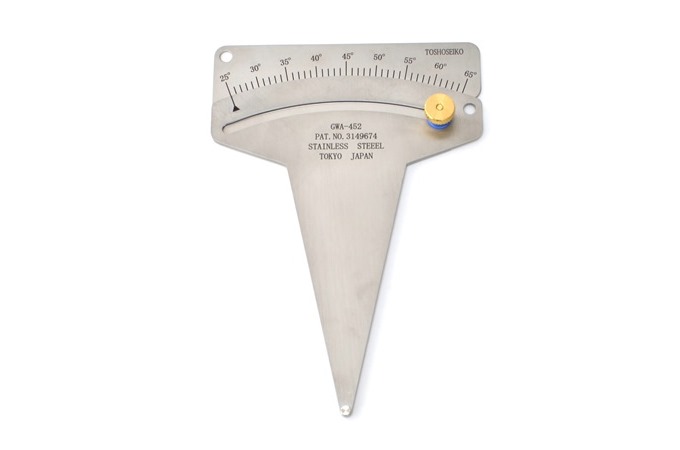

| GWA-452 | 4 | 25～65° | 108 | 152 | 98 | 80 | 不可 | ステンレス | ±0.5° |
| Cタイプ（T継手対応） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | 先端幅 | 測定範囲 | a寸法 | b寸法 | c寸法 | 測定板厚 | T継手測定 | 材質 | 測定精度 |

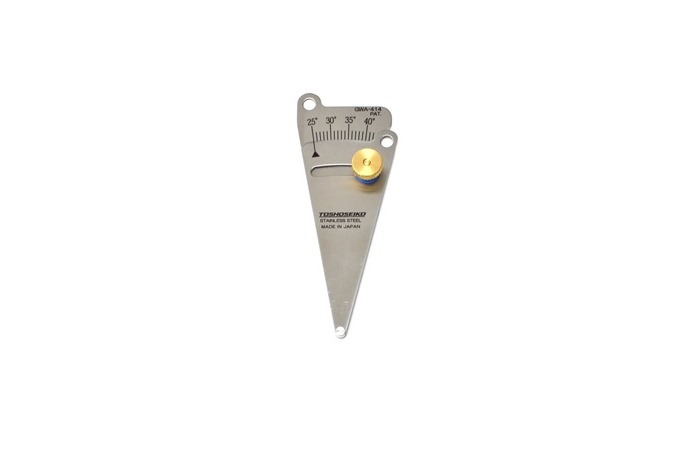

| GWA-414 | 4 | 25～40° | 40 | 101 | 85 | 70 | 可 | ステンレス | ±0.5° |
| GWA-415 | 4 | 40～70° | 60 | 101 | 85 | 70 | 可 | ステンレス | ±0.5° |
| GWA-416 | 4 | 70～120° | 82 | 101 | 80 | 70 | 可 | ステンレス | ±0.5° |
選定のポイント
①角度を測定する範囲？ ⇒②測定する箇所の板厚？⇒③T継手対応？⇒④ゲージの先端幅？
※ご使用目的に合わせて、上記タイプ以外の特注品も、製作可能です。
Ａタイプ

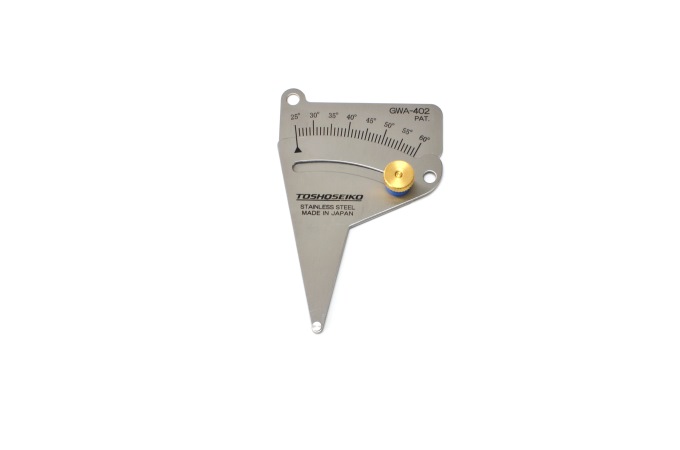

GWA-402
GWA-405

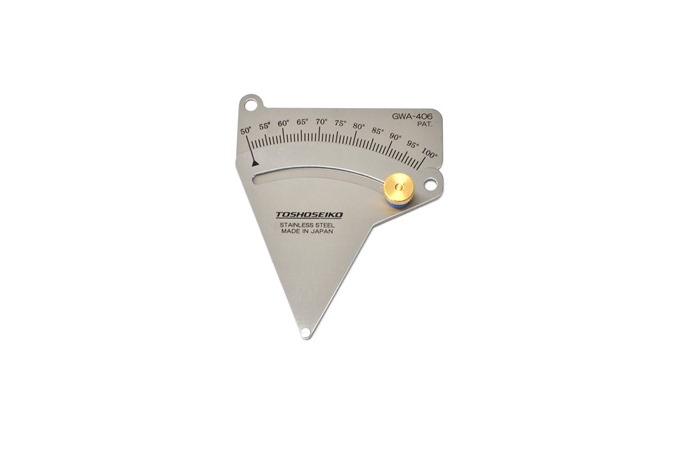

GWA-406

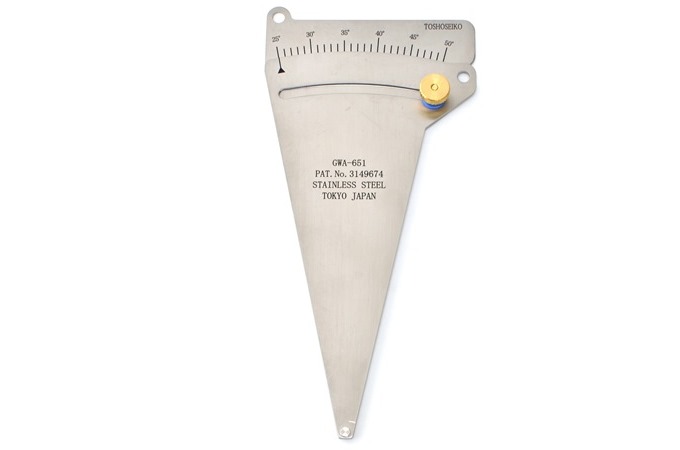

GWA-651
GWA-702
Ｂタイプ
GWA-452
Ｃタイプ
GWA-414

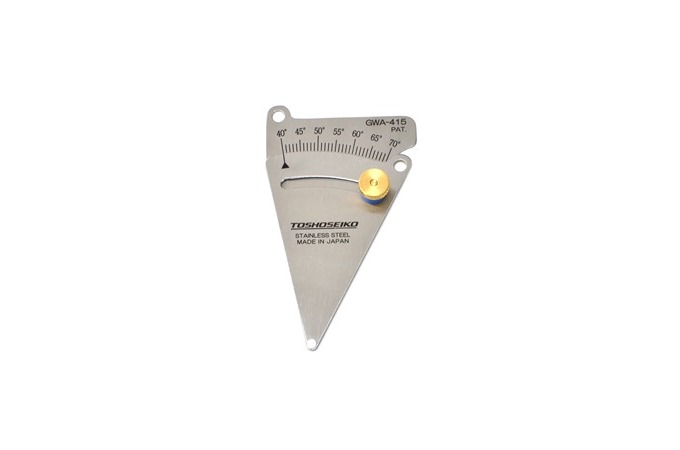

GWA-415

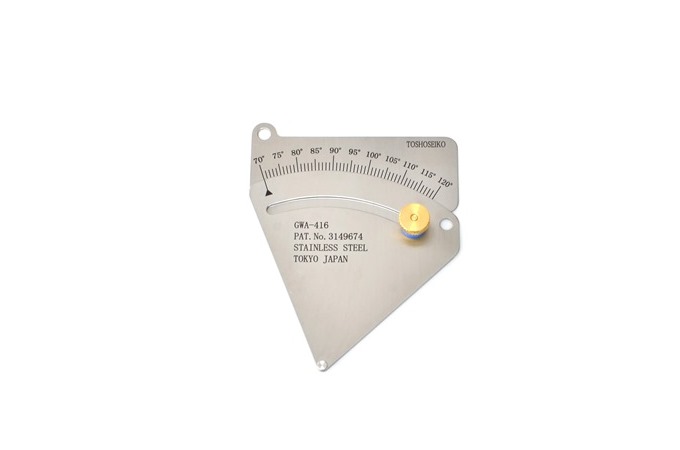

GWA-416
※商品のデザイン、仕様、外観は、予告なく変更する場合がありますので、ご了承ください。
